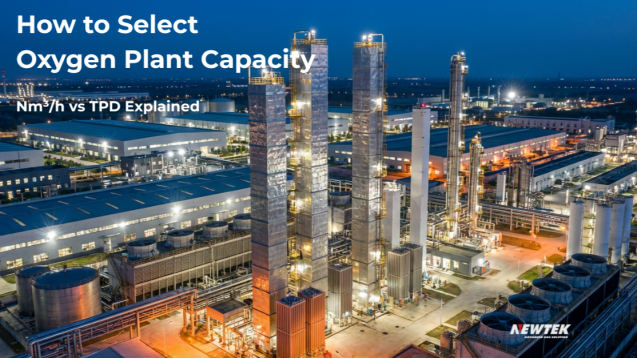

How To Select Oxygen Plant Capacity Correctly (Nm³/H Vs TPD Explained)

1️⃣ Dlaczego pojemność tlenu jest często źle rozumiana

Jednym z najczęstszych błędów inżynierskich w projektach gazów przemysłowych jest niepoprawnośćwybór wydajności instalacji tlenowej.

Klienci często określają wymagania w różnych formatach:

●"Potrzebujemy 100 TPD."

● „Nasze zapotrzebowanie wynosi 2500 Nm³/h.”

●„Zużywamy 60 ton dziennie, ale pracujemy tylko 18 godzin”.

● „Potrzebujemy tlenu pod ciśnieniem 35 barów i czystości 93%.”.

Na pierwszy rzut oka mogą się one wydawać równoważne. W rzeczywistości tak nie jest.

Nieporozumienie wynika zazwyczaj z:

●Zamieszanie pomiędzyNm3/h w porównaniu z tlenem TPD

●Ignorowanie godzin pracy

●Przeoczenie korekty czystości

●Zaniedbywanie strategii wywierania nacisku i buforowania

Pojemność to nie tylko liczba. Jest to wynik inżynieryjny uzyskany z warunków procesu.

2️⃣ Logika konwersji TPD vs Nm³/h

Zrozumienie Nm³/h w porównaniu z tlenem TPD wymaga wiedzy, co reprezentuje każda jednostka.

Nm³/h (normalny metr sześcienny na godzinę)

●Przepływ objętościowy w warunkach standardowych (0 stopni, 1 atm.)

● Używane do wymiarowania sprzętu

●Krytyczne dla projektowania sprężarek i adsorpcji

TPD (tony dziennie)

●Przepływ masowy w ciągu 24 godzin

●Często stosowane w górnictwie, hutnictwie i dużych projektach przemysłowych

Formuła konwersji

W standardowych warunkach:

1 Nm3 tlenu ≈ 1,429 kg

Dlatego:

TPD=Nm3/h×1,429×241000TPD=\\frac{Nm3/h × 1,429 × 24}{1000}TPD=1000Nm3/h×1,429×24Nm3/h=TPD×10001,429×24Nm3/h=\\frac{TPD × 1000}{1,429 × 24}Nm3/h=1.429×24TPD×1000

Przykład

Jeśli klient wymaga:

Tlen 100 TPD (praca 24-godzinna)

Nm3/h≈2915Nm3/h ≈ 2915Nm3/h≈2915

Ale jeśli działają tylko 20 godzin dziennie:

Wymagane Nm3/h wzrasta do:

≈3,498≈ 3,498≈3,498

W tym miejscu wielu wykonawców popełnia błędy.

Instalację należy projektować pod kątem rzeczywistych godzin pracy, a nie teoretycznych średnich 24-godzinnych.

To jest podstawa poprawnościobliczenia projektowe instalacji tlenowej.

3️⃣ Prawdziwa metoda projektowania inżynieryjnego

Profesjonalnywybór wydajności instalacji tlenowejstosuje podejście strukturalne:

Krok 1 - Potwierdź rzeczywiste zużycie

●Dzienne zużycie masy (TPD)

●Rzeczywiste godziny pracy dziennie

●Szczyt vs średni popyt

Krok 2 - Zdefiniuj specyfikację tlenu

●Czystość (90–95% dla PSA/VPSA, 99,6%+ dla kriogenicznego)

●Ciśnienie dostawy

●Wymagany margines stabilności

Krok 3 - Dodaj margines inżynieryjny

●Typowy margines projektu:

●5–15% do zastosowań przemysłowych

●Wyższy dla procesów górniczych i hutniczych

Krok 4 - Rozważ buforowanie procesu

●Pojemność zbiornika magazynowego

●Płynna kopia zapasowa

●Równoległa redundancja jednostek

Pojemność nigdy nie jest obliczana oddzielnie. Musi integrować się z pełną architekturą systemu.

4️⃣ Przypadek: Górnictwo / Akwakultura / Szpital

Górnictwo (złoto / miedź)

●Zazwyczaj wyrażane w TPD

●Często wymaga czystości na poziomie 90–95%.

●Wysokie ciśnienie (25–40 barów)

●Ciągła praca

Błąd: Projektowanie dla średniej 24-godzinnej, gdy rzeczywiste obciążenie wynosi 18–20 godzin.

Akwakultura

●Wyrażone w Nm3/h

●Zmieniające się obciążenie sezonowe

●Niższe ciśnienie

●Wymóg wysokiej niezawodności

Błąd: nie uwzględniono-bufora obciążenia szczytowego.

Szpital

●Zwykle Nm3/h

Ścisła stabilność czystości

●Redukcja obowiązkowa

●Błąd: Niedoszacowanie zapotrzebowania na rezerwy awaryjne.

Każdy sektor wymaga innegoobliczenia projektowe instalacji tlenowejlogika.

5️⃣ Typowe błędy

1.Bezpośrednia konwersja TPD-na-Nm³/h bez sprawdzania godzin pracy

2. Ignorowanie wpływu czystości na wielkość adsorpcji

3. Brak korekcji ciśnienia,-gdy wymagane jest dostarczanie pod wysokim ciśnieniem

4. Brak uwzględnienia przyszłej rozbudowy

5. Mylenie standardowego metra sześciennego z rzeczywistym

Błędy te mogą skutkować:

●Systemy niewymiarowe

●Nadmierne zużycie energii

●Wąskie gardła produkcyjne

●Zmniejszona żywotność roślin

Prawidłowy dobór wydajności instalacji tlenowej zapobiega tym awariom.

6️⃣ Często zadawane pytania

P1: Czy TPD jest zawsze dokładniejsze niż Nm³/h?

Nie. TPD odzwierciedla masowe zużycie. Nm³/h odzwierciedla potrzeby w zakresie rozmiaru sprzętu.

Obydwa są konieczne.

P2: Czy czystość wpływa na wielkość pojemności?

Tak. Wyższa czystość wymaga:

●Większe złoża adsorpcyjne (PSA/VPSA)

Wyższy współczynnik refluksu (kriogeniczny)

●Ma to bezpośredni wpływ na projekt instalacji.

P3: Czy powinniśmy projektować dokładnie pod wymaganą wydajność?

Nie. Projekt techniczny musi uwzględniać margines.

Zapotrzebowanie na gaz przemysłowy rzadko jest idealnie stabilne.

P4: Czy PSA może obsłużyć 100 TPD?

Generalnie nie. W tej skali bardziej odpowiedni jest VPSA lub Cryogenic ASU.

Wybór technologii jest częścią strategii dotyczącej wydajności.

Ostatnie przemyślenia

Prawidłowywybór wydajności instalacji tlenowejnie jest prostym ćwiczeniem konwersji.

Wymaga:

·Analiza Nm³/h w porównaniu z tlenem TPD

●Zastosowanie odpowiednich obliczeń projektowych instalacji tlenowej

●Integracja logiki procesu

●Biorąc pod uwagę-rzeczywiste warunki pracy

Przed wybraniem technologii PSA, VPSA lub kriogenicznej należy poprawnie określić pojemność.

Inżynieria zaczyna się od właściwych liczb.
